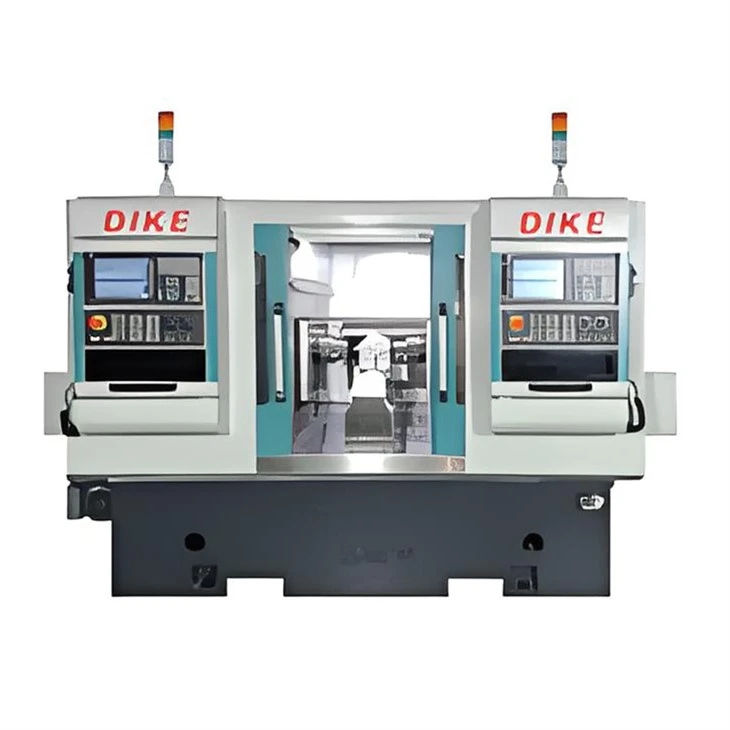

Fuldautomatisk dobbelt-spindel CNC drejebænk
Beskrivelse
Tekniske parametre
Produktoversigt
Fuldautomatisk dobbelt-spindel CNC drejebænk er designet til stor-drejning af aksel, bøsning, bøsning, konnektor og præcisionsmetalkomponenter. Maskinen udfører flere vendeoperationer inden for en enkelt automatiseret cyklus, hvilket reducerer håndteringen af dele og forbedrer produktionseffektiviteten til automobil-, hydraulik-, elektronik- og generel ingeniørindustri.
Nøglebearbejdningsevner
OD Drejning
Bearbejdning af udvendige cylindriske overflader, trinformede diametre og profiler.
ID kedeligt
Behandling af interne huller, boringer og præcision indvendige funktioner.
Over
Generering af flade endeflader og kontrollerede emnelængder.
Rilning
Bearbejdning af udvendige og indvendige riller til fastholdelse af ringe og tætningsfunktioner.
Trådskæring
Producerer metriske, imperiale, tilspidsede og tilpassede tråde.
Boring
Oprettelse af aksiale huller direkte på drejede komponenter.
Konisk drejning
Bearbejdning af koniske overflader og koniske sektioner.
Profildrejning
Producerer buede, konturformede og komplekse rotationsgeometrier.
Tekniske fordele
Dobbelt-spindelarkitektur muliggør komplet bearbejdning af begge sider af et emne med reduceret manuel håndtering.
Integreret automatiseringsdesign understøtter kontinuerlig uovervåget produktion til batchfremstilling.
Stiv maskinstruktur hjælper med at opretholde en stabil skæreydelse under lange produktionskørsler.
Servo-drevet fremføringssystem giver jævn aksebevægelse og ensartede bearbejdningsresultater.
Termisk afbalanceret spindelarrangement minimerer dimensionelle variationer forårsaget af temperaturændringer.
Automatisk spånevakueringssystem forbedrer maskinens renhed og produktionsoppetid.
Tekniske parametre
|
Projekt |
Parameter |
Enhed |
|
Bearbejdningsområde |
||
|
Maksimal svingdiameter |
Ø350 |
mm |
|
Maksimal drejediameter |
Ø120 |
mm |
|
Maksimal drejelængde |
93 |
mm |
|
Z-aksevandring |
250 |
mm |
|
X-aksevandring |
500 |
mm |
|
Spindel |
||
|
Hovedmotoreffekt |
15 |
kW |
|
Hovedmotorens drejningsmoment |
57.3 |
N·m |
|
Spindelende type |
A2-5 |
- |
|
Spindelhastighed |
4000 |
r/min |
|
Spindelåbning |
Ø56 |
mm |
|
Foder |
||
|
X/Z-akse hurtig bevægelse |
15 – 20 |
m/min |
|
X/Z servomotoreffekt |
1.75 / 1.75 |
kW |
|
Værktøjssystem |
||
|
Antal værktøjspositioner |
4 |
Bundt |
|
Udvendig værktøjsskaftstørrelse |
20 |
mm |
|
Indvendigt hul værktøjsskaft størrelse |
Ø25 |
mm |
|
Nøjagtighed |
||
|
X/Z positioneringsnøjagtighed |
0.008 |
mm |
|
X/Z repeterbarhed |
0.003 |
mm |
|
Komplet maskine |
||
|
Spåntransportør |
crawler |
- |
|
Vægt |
4500 |
kg |
Industri applikationer
Bilkomponenter
Aksler, transmissionsdele, bøsninger, fittings, muffer og sensorhuse.
Hydrauliske og pneumatiske systemer
Ventilhuse, hydrauliske fittings, koblinger, adaptere og præcisionsforbindelser.
Elektronik og elektrisk hardware
Konnektorskaller, gevindklemmer, sensorkomponenter og metalhuse.
Industrielle maskiner
Afstandsstykker, lejebøsninger, ruller, stifter og mekaniske transmissionsdele.
Befæstelses- og hardwarefremstilling
Specialskruer, gevindindsatser, møtrikker, kraver og tilpassede fastgørelseskomponenter.
Komponenter til medicinsk udstyr
Præcisionshylstre, instrumentbeslag, stik og små roterende dele.
Energi- og væskekontrol
Rørforbindelser, ventilkomponenter, pumpefittings og flow-kontroldele.
Controller og komponentindstillinger
|
Kategori |
Tilgængelige muligheder |
|
CNC controller |
Siemens, FANUC, Mitsubishi, SYNTEC |
|
Hoved servomotor |
Siemens, FANUC, Mitsubishi, Yaskawa |
|
Servodrev |
Siemens, FANUC, Mitsubishi, Yaskawa |
|
Spindelmotor |
Siemens, FANUC, Mitsubishi |
|
Lineære guider |
HIWIN, PMI, THK |
|
Kugleskruer |
HIWIN, THK, NSK |
|
Lejer |
NSK, SKF, FAG |
|
Hydraulisk system |
Yuken, Nachi, Parker |
|
Smøresystem |
Bijur Delimon, HERG |
|
Kølevæskesystem |
Standard oversvømmelseskølevæske,-højtrykskølevæske |
|
Spåntransportør |
Hængseltype, Skrabertype, Magnetisk Type |
|
Værktøjsholdere |
Standard drejeholdere, hurtig-skift af værktøj |
|
Elektriske komponenter |
Schneider Electric, Siemens, Mitsubishi |
|
Automatisk indlæsningssystem |
Gantry Loader, Bar Feeder, Robotic Loader |
Tilpasningsmuligheder
- Arbejdsemnespecifikke-borepatroner og spændeløsninger
- Hydrauliske, pneumatiske eller tilpassede armaturer
- Automatisk bar feeder integration
- Robotbaserede læsse- og aflæsningssystemer
- Gantry automationsløsninger
- Tilpassede værktøjslayouts og værktøjspakker
- Valg af controllermærke
- Spændings- og elektriske standarder for destinationslande
- Høj-kølevæskesystemer
- Automatiske måle- og inspektionssystemer
- Valg af type af spåntransportør
- Datakommunikation og fabriksautomatiseringsgrænseflader
- Skræddersyede bevogtnings- og sikkerhedskonfigurationer
